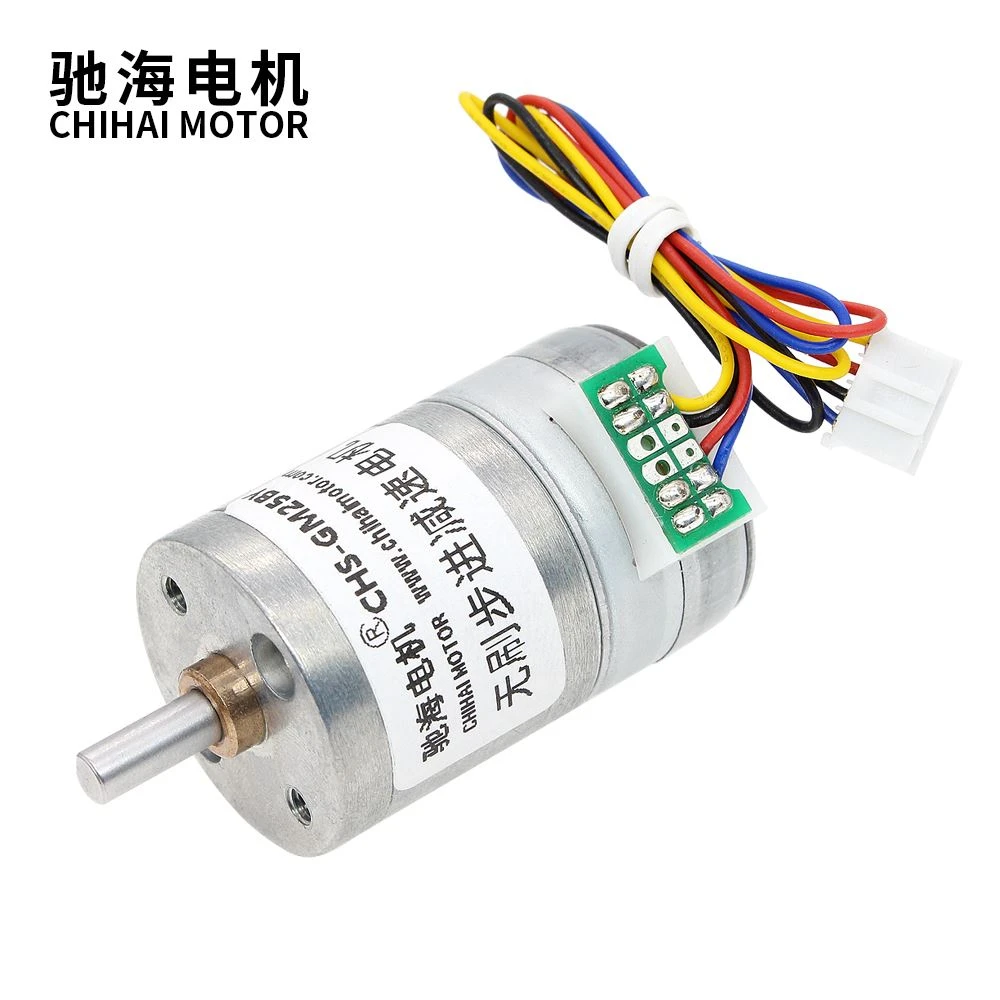

2-fazni 4-žični brezkrtačni koračni motor
Opis izdelka
| tip izdelka | Chs-gm25by 2-faza 4-žični brezkrtačni koračni motor |

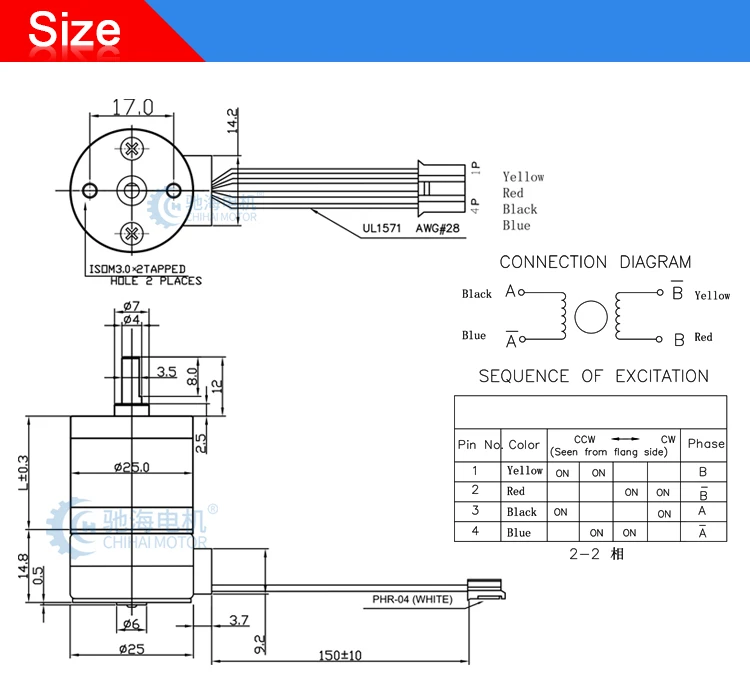

| Velikost | Φ25 mm (različno razmerje pojemka) |

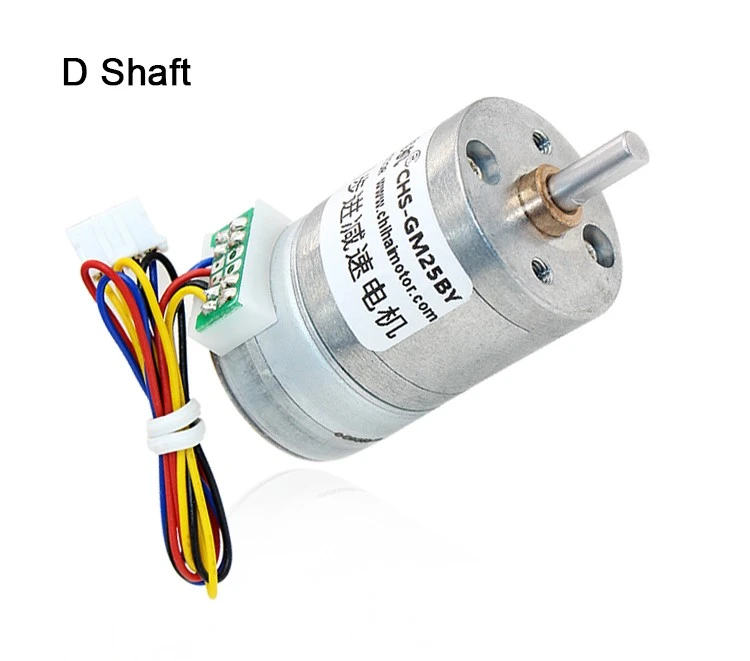

| Dolžina gredi | 12 mm D 8 mm |
| Gred Dianeter | Φ4mm, D debelina 3,5mm |
| Napetost | DC 12V |
| Utež | Približno 75 g |
Brezkrtačni koračni motor je nekakšen visoko učinkovit in stabilen motor, ki je primeren za številne priložnosti, saj ne potrebuje vzbujanja za realizacijo koračnega gibanja.
V primerjavi s tradicionalnim koračnim motorjem s ščetkami je brezkrtačni koračni motor bolj stabilen, trpežen ter manj hrupa in vibracij, kar lahko do določene mere izboljša učinkovitost.
Za zmogljivost prenosa ima brezkrtačni koračni motor tudi visoko nadzorno natančnost in občutljivost, ki lahko natančneje nadzira položaj koraka in hitrost koraka. V praktičnih aplikacijah motor običajno uporablja dvofazni štirižilni pogon za doseganje bolj gladkega in natančnejšega krmiljenja korakov.

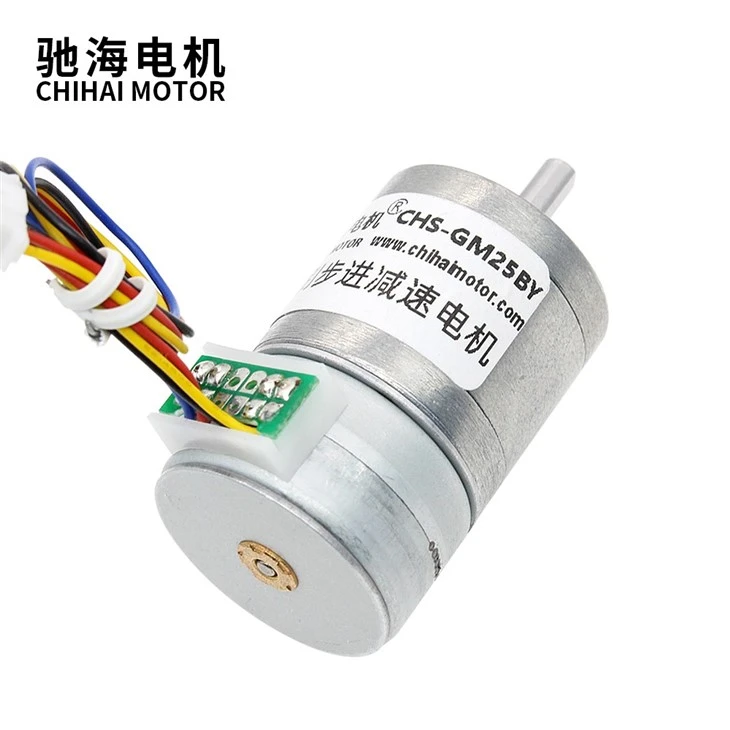

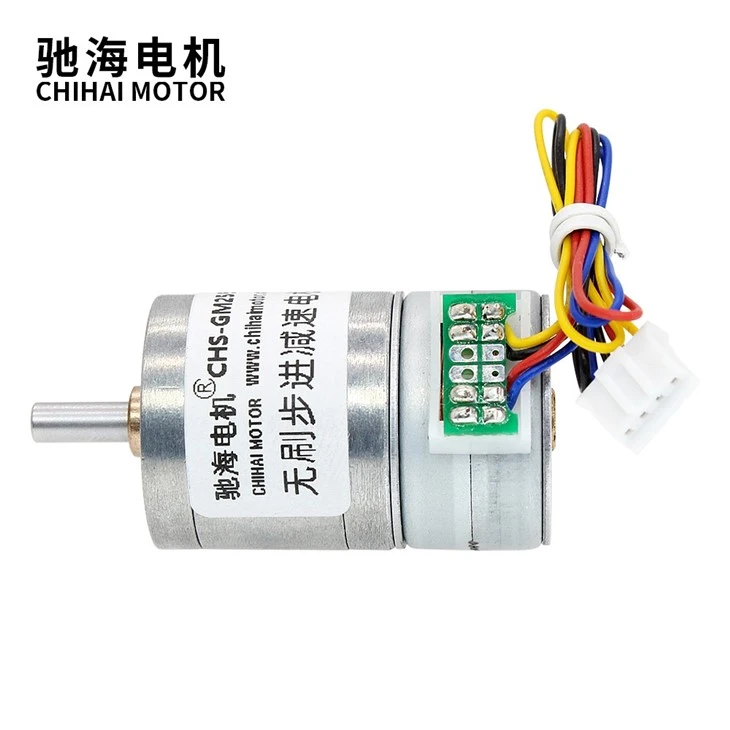

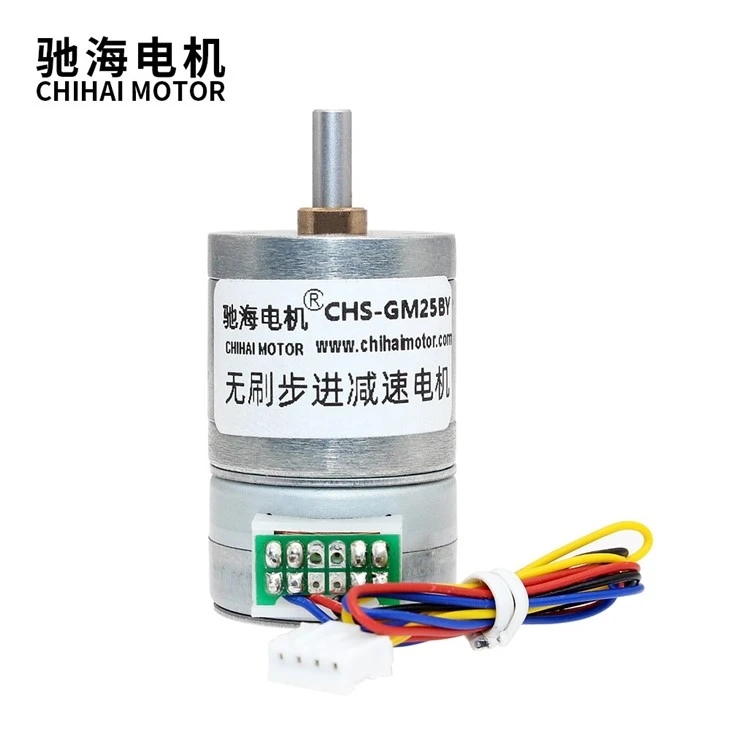

Podrobne slike
Vnos parametrov koračnega motorja
| Model | CHS-25BY-M2510 |
| NAZIVNA NAPETOST | 12 V DC (Gonilnik IC:l6219) | TOK NA FAZO | 300mA / FAZA |
| UPOR TULJAVE | 10±7% ohm / FAZA | ŠT.FAZ | 2 FAZA |
| KOT KORAKA | 15 stopinj / STEP | METODA VZBUJANJA | 2 FAZA VZBUJANJA |
| NAČIN VOŽNJE | BIPOLARNI POGON | TULJAVA INDUKT | 7,5 mH/FAZA |
| IZVLEČNI NAVOR |
VEČ KOT 60 gf-cm PRI 100 pps |
DRŽALNI NAVOR |
VEČ KOT 75 gf-cm PRI 0 pps |
| NAJVEČJA FREKVENCA ODZIVA | VEČ KOT 1300 str | MAKS. ZAGONSKA FREKVENCA | VEČ KOT 800 str |
| RAZRED IZOLACIJE | RAZRED E ZA TULJAVE | IZOLACIJSKA TRDNOST | 100 V AC ZA ENA SEKUNDA |
| IZOLACIJSKA ODPORNOST | 100 MΩ DC 500 V | DELOVNA TEMPERATURA | -10 - +55 stopnja |
Izhodni parametri zaviralnega motorja
| Model: CHS-GM25BY brezkrtačni koračni motor |
| Napetost: DC 12V |

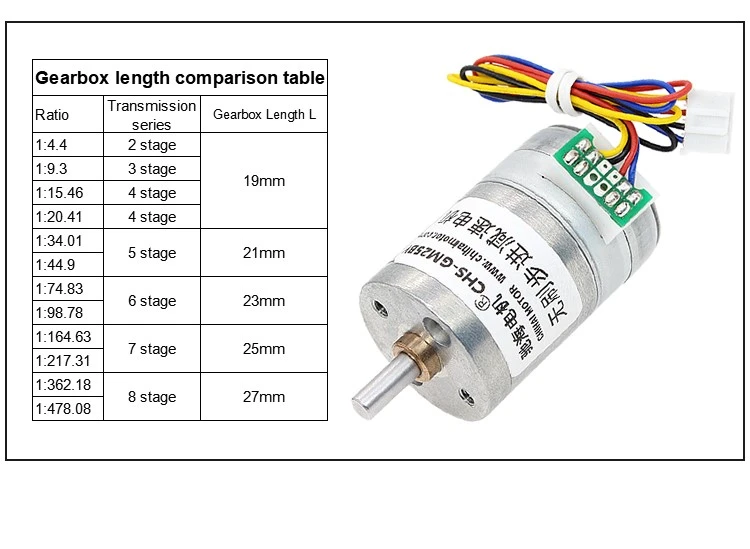

| Razmerje redukcije | KOT KORAKA (KORAK) |
Hitrost brez obremenitve 700 PPS (rpm) |
Zadrževalni moment (kg.cm) |
Izvlečni navor (kg.cm) |
| 1:4.4 | 3.40 | 397.7 | Večje ali enako 0.3 | Večje ali enako 0.25 |
| 1:9.3 | 1.61 | 188.2 | Večje ali enako 0.6 | Večje ali enako 0,50 |
| 1:15 | 1.0 | 116.7 | Večje ali enako 1.0 | Večje ali enako 0.8 |
| 1:20 | 0.75 | 87.5 | Večji ali enak 1,3 | Večje ali enako 1.0 |
| 1:34 | 0.44 | 51.5 | Večje ali enako 2.0 | Večji ali enak 1,8 |
| 1:44.9 | 0.33 | 38.98 | Večje ali enako 3.0 | Večji ali enak 2,50 |
| 1:57 | 0.26 | 30.7 | Večji ali enak 3,5 | Večje ali enako 3.0 |
| 1:74.8 | 0.2 | 23.4 | Večje ali enako 5.0 | Večje ali enako 4.0 |
| 1:98.8 | 0.15 | 17.7 | Večji ali enak 6,5 | Večji ali enak 5,5 |
| 1:125 | 0.12 | 14 | Večje ali enako 8.0 | Večje ali enako 7.0 |
| 1:165 | 0.09 | 10.6 | ne sme preseči 9.0kg.cm | ne sme preseči 9.0kg.cm |
| 1:217 | 0.069 | 8.1 | ||
| 1:362 | 0.041 | 4.8 | ||
| 1:478 | 0.031 | 3.7 |

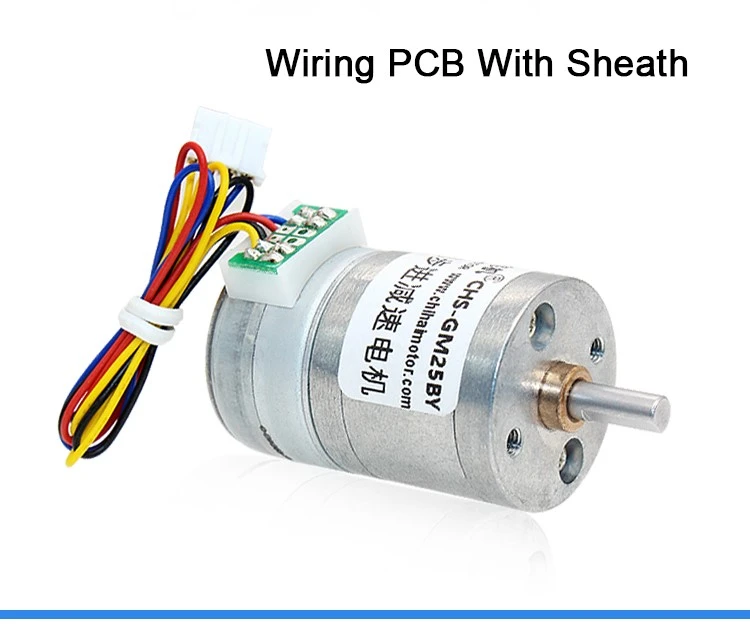

&prikaz izdelka
Pakiranje in dostava
PAKET:
Standardna izvozna kartonska embalaža.
ČAS DOSTAVE:
3-20 dni po potrditvi naročila je treba določiti podroben datum dostave v skladu z
proizvodno sezono in količino naročila.
POZOR:
Če so potrebni posebni dokumenti za carinjenje, nas predhodno kontaktirajte za potrditev.
Priljubljena oznake: 2-faza 4-žični brezkrtačni koračni motor, Kitajska, proizvajalci, tovarna, po meri, veleprodaja, razsuto, na zalogi
